用途：
本产品按GB/T 11017-2002技术指导性文件制造供货。适用于固定安装敷设和额定电压110kv通常条件下运行的主干线路单芯制式电缆（不适于海底等特殊场合），电缆具有优良的防潮性能，可以用于固定直埋或固定敷设于隧道、管道中。
型号规格

型  号		名   称	型号含义
铜芯	铝芯
YJLW02	YJLLW02	交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆	L –铝导体 YJ—交联聚乙烯绝缘 LW—皱纹铝套 02—聚氯乙烯外护套 03—聚乙烯外护套 Z —纵向阻水
YJLW03	YJLLW03	交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆
YJLW02-Z	YJLLW02-Z	交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆
YJLW03-Z	YJLLW03-Z	交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆

使用特性
1、额定电压 U₀/U 64/110   Um=126kV。
2、电缆导体高允许温度：正常运行时为90℃；短路时（长5s）为250℃。
3、电缆安装时，小弯曲半径为电缆外径D的25倍。
4、电缆的使用环境要求，依其电缆金属套和塑料外套性能确定
   皱纹铝套电缆：敷设不严重和要求承受一定机械力的场所，如：直接与变压器连接，敷设在桥梁上或竖井中等
   聚氯乙烯护套电缆：用于有一半阻燃要求和对外护套有一定绝缘要求的高压电缆线路。
   聚乙烯护套电缆：用于对外护套绝缘要求较高和一定径向阻水要求的直埋敷设的高压电缆线路。如有必要用于隧道或竖井中时应采取一定的阻燃防火措施。

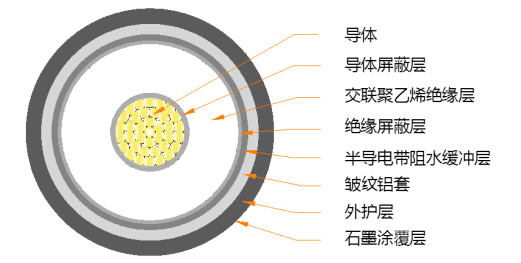

规格结构及技术要求




导体：
导体采用铜单线绞合而成，800mm2以下截面导体采用绞制圆形紧压结构，800mm2以上采用分割式导体结构，800mm2规格导体可根据客户需要任选紧压圆形或分割导体结构。
绝缘和屏蔽层：
屏蔽层采用超光滑交联半导电料，绝缘采用超净可交联聚乙烯料，相关厚度符合标准要求。
缓冲层、径向不透水阻隔层
缓冲层：在绝缘半导电屏蔽层外应有缓冲层，可采用半导电弹性采用或具有纵向阻水功能的半导电阻水膨胀带绕包而成。绕包要求平整、紧实、无皱纹。
径向不透水阻隔层：采用皱纹铝套作为径向不透水阻隔层，皱纹铝套厚度符合标准要求。
外护套：
   外护套可采用聚氯乙烯或聚乙烯材料，外护套一般为黑色，用户有特殊要求时，可协商采用其他颜色。外护套厚度应符合标准要求
   在外护套表面有均匀牢固的导电层，作为外护套耐压试验时的外电极使用。
部分采用规格电缆计算参数（参考值）

截面规格 mm2	芯线结构 型式	计算外径尺寸 mm	计算重量 kg/km
			铜芯		铝芯
			PVC护套	PE护套	PVC护套	PE护套
240	圆形紧压	88	7969	7599	6497	6129
300	圆形紧压	89	8603	8230	6761	6388
400	圆形紧压	90	9363	8986	7007	6630
500	圆形紧压	92	10492	10106	7466	7080
630	圆形紧压	96	12203	11766	8291	7854
800	圆形紧压	100	14034	13583	9024	8573
800	分割导体	104	14542	14073	9532	9063
1000	分割导体	108	17054	16565	10767	10278
1200	分割导体	112	19136	18589	11080	11261
1400	分割导体	116	21356	20787	12775	12206
1600	分割导体	119	23434	22849	13638	13053

电缆技术性能
1、电缆导体的直流电阻符合GB/T 3956-2008标准要求
2、局部放电试验指标要求不大于5pC。
3、在室温下进行工频交流耐压试验，导体和金属屏蔽或金属护套之间的试验电缆逐渐上升至160kV（2.5U₀），然后保持30min，绝缘不击穿
4、金属套和外护套表面导电层之间的直流电压25kv，历时1min，外护套不发生击穿。
5、tgδ值，64kv导体温度95-100℃之间，测量值应不超过10×10^-4的要求。
交货要求
成品电缆的交货长度及长度误差，按供需双方合同和附加协议商订条款要求。成品电缆外护套上应有制造厂名称、产品型号、额定电压、导体截面规格等，标志清晰、耐擦等，每盘电缆交货时，均应附有检验合格证书，若用户有要求时，制造厂家应提供性能检测报告。电缆应卷绕在符合JB/T8137的电缆盘上交货，电缆两端应有可靠的防水、防潮密封，在外侧端头上应装有敷设用的牵引头，盘装电缆装卸和运输途中必须稳妥，严禁外来机械力碰撞而损伤电缆。
