额定电压18/30KV交联聚乙烯绝缘电力电缆
用途：
本产品按GB/T 12706.2-2008技术指导性文件制造供货。适用于适用于交流50Hz，额定电压30kV的配电网或工业装置中固定敷设之用，电缆具有具有导体正常运行温度高、结构简单、使用方便、不受敷设落差限制等特性，主要用于城市建筑小区的地下电网，发、变电站（所）的引出线路，供输、配电能之用。例如可用于工矿企业内部的配电等场所。
型号规格
型  号 名   称 型号含义
铜芯 铝芯
YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 L –铝导体
YJ—交联聚乙烯绝缘
V—聚氯乙烯外护套
Y—聚乙烯外护套
22—钢带铠装聚氯乙烯外护套
3—细钢丝铠装
4—粗钢丝铠装

YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23 YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
使用特性
1、额定电压 U0/U=18/30kV   Um=36kV；
2、电缆导体高允许温度：正常运行时为90℃；短路时（长5s）为250℃。
3、电缆安装时的小弯曲半径：
单芯电缆无铠装时推荐安装时的电缆小弯曲半径为20D；
单芯电缆有铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆无铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆有铠装时推荐安装时的电缆小弯曲半径为12D。
4、电缆的使用环境要求，依其电缆金属套和塑料外套性能确定，如表1

表1
型号 名称 主要适用敷设场所
敷设方式 特殊环境
室内 隧道 电缆沟 管道 埋地 竖井 水下 易燃 严重
腐蚀		 拉力
一般土壤 多硕石
22 钢带铠装聚氯乙烯护套 △ △ △ △ △ △     △ △
23 钢带铠装聚乙烯护套 △   △ △ △ △       △
32 细钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
33 细钢丝铠装聚乙烯护套         △ △ △ △   △ △
42 粗钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
43 粗钢丝铠装聚乙烯护套         △ △ △ △   △ △
规格结构及技术要求
结构形式

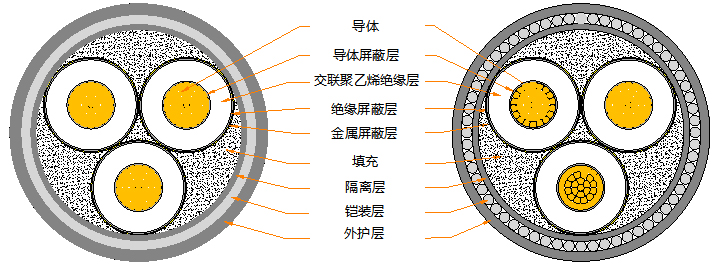

  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/外护套
  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/隔离层/铠装/外护套
部分采用规格电缆计算参数（参考值）



18/30kv单芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV62   YJLV62 YJV72   YJLV72
18/30kv
单           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
50 33.3 1560 1250 38.7 2060 1760 41.5 2910 22610
70 34.9 1840 1400 40.2 2340 1910 43.4 3240 2820
95 36.7 2140 1550 42.1 2680 2100 45.1 3610 3030
120 38.2 2450 1700 43.7 3020 2290 46.9 4370 3640
150 39.9 2790 1860 45.5 3400 2490 48.7 4810 3900
185 41.5 3200 2050 47.0 3810 2690 50.2 5270 4150
240 44.0 3800 2310 49.7 4490 3030 52.9 6040 4580
300 46.3 4460 2600 52.1 5180 3300 56.3 6810 4990
400 49.6 5530 3060 55.5 6310 3880 59.7 8050 5620
500 52.8 6160 3560 59.2 7430 4390 63.4 9280 6250
630 56.4 8020 4120 62.8 8860 5030 67.0 10830 7010
18/30kv三芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV22   YJLV22 YJV32   YJLV32
18/30kv
三           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
50 69.0 5290 4350 75.1 7200 6250 79.7 9790 8870
70 72.5 6240 4930 78.7 8230 6910 83.3 10900 9610
95 77.0 7360 5580 84.0 9410 7620 87.4 12220 10470
120 80.0 8350 6100 87.5 11120 8870 90.8 13440 11220
150 83.5 9520 6410 91.3 12400 9580 94.6 14880 12100
185 87.0 10830 7370 94.9 13910 10450 98.2 16420 12990
240 92.2 12810 8300 100.3 16080 11590 103.7 18770 14340
300 97.3 14920 9300 105.6 18500 12850
400 104.5 18110 10620 112.8 21920 14410
电缆技术性能
1、电缆导体的直流电阻符合GB/T 3956-2008标准要求
2、局部放电试验指标要求不大于10pC。
3、在室温下进行工频交流耐压试验，电缆导体与金属屏蔽或金属护套之间的试验电缆分别逐渐上升至63kV（3.5U0）、，然后保持5min，绝缘不击穿
交货要求
成品电缆的交货长度及长度误差，按供需双方合同和附加协议商订条款要求。成品电缆外护套上应有制造厂名称、产品型号、额定电压、导体截面规格等，标志清晰、耐擦等，每盘电缆交货时，均应附有检验合格证书，若用户有要求时，制造厂家应提供性能检测报告。电缆应卷绕在符合JB/T8137的电缆盘上交货，电缆两端应有可靠的防水、防潮密封，盘装电缆装卸和运输途中必须稳妥，严
{
