额定电压8.7/10KV、8.7/15KV交联聚乙烯绝缘电力电缆
用途：
本产品按GB/T 12706.2-2008技术指导性文件制造供货。适用于适用于交流50Hz，额定电压8.7/10KV、8.7/15KV的配电网或工业装置中固定敷设之用，电缆具有具有导体正常运行温度高、结构简单、使用方便、不受敷设落差限制等特性，主要用于城市建筑小区的地下电网，发、变电站（所）的引出线路，供输、配电能之用。例如可用于工矿企业内部的配电等场所。

型号规格
型  号 名   称 型号含义
铜芯 铝芯
YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 L –铝导体
YJ—交联聚乙烯绝缘
V—聚氯乙烯外护套
Y—聚乙烯外护套
22—钢带铠装聚氯乙烯外护套
3—细钢丝铠装
4—粗钢丝铠装

YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23 YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

使用特性
1、额定电压
U0/U=8.7/10kV   Um=12kV；
U0/U=8.7/15kV   Um=17.5kV；
2、电缆导体高允许温度：正常运行时为90℃；短路时（长5s）为250℃。
3、电缆安装时的小弯曲半径：
单芯电缆无铠装时推荐安装时的电缆小弯曲半径为20D；
单芯电缆有铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆无铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆有铠装时推荐安装时的电缆小弯曲半径为12D。
4、电缆的使用环境要求，依其电缆金属套和塑料外套性能确定，如表1
表1
型号 名称 主要适用敷设场所
敷设方式 特殊环境
室内 隧道 电缆沟 管道 埋地 竖井 水下 易燃 严重
腐蚀		 拉力
一般土壤 多硕石
22 钢带铠装聚氯乙烯护套 △ △ △ △ △ △     △ △
23 钢带铠装聚乙烯护套 △   △ △ △ △       △
32 细钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
33 细钢丝铠装聚乙烯护套         △ △ △ △   △ △
42 粗钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
43 粗钢丝铠装聚乙烯护套         △ △ △ △   △ △
规格结构及技术要求

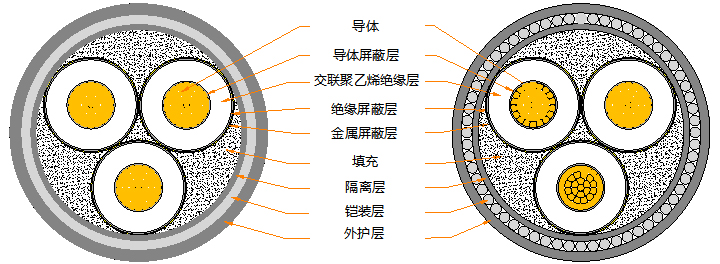

结构形式
  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/外护套
  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/隔离层/铠装/外护套

部分采用规格电缆计算参数（参考值）
8.7/10KV、8.7/15KV单芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV62   YJLV62 YJV72   YJLV72
8.7/10KV、8.7/15KV
单           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
25 22.0 696 544 25.6 919 767 29.0 1846 1587
35 23.0 819 604 26.6 1055 840 30.0 2026 1704
50 24.5 970 679 27.9 1219 929 31.5 2237 1839
70 26.2 1191 780 30.8 1458 1047 33.0 2520 2002
95 27.9 1493 910 32.7 1780 1197 34.9 2911 2220
120 29.5 1760 1023 34.1 2312 1575 37.5 3690 2770
150 31.1 2085 1158 35.9 2670 1743 39.1 4005 2907
185 32.8 2391 1285 37.6 3007 1901 40.8 4402 3124
240 35.3 2973 1525 39.9 3621 2173 43.1 5104 3485
300 37.7 3657 1798 42.5 4330 2470 45.7 5908 3877
400 40.9 4571 2156 45.7 5281 2866 48.9 6982 4396
500 44.4 5692 2595 49.4 6442 3345 52.6 8287 5018
630 48.0 6945 3074 53.4 7766 3895 56.6 9789 5746
800 52.9 8632 3683 58.3 9838 4898 62.5 12150 7210
8.7/10KV、8.7/15KV三芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV22   YJLV22 YJV32   YJLV32
8.7/10KV、8.7/15KV
三           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
25 45.0 2217 1747 50.2 3201 2739 53.4 4841 4378
35 47.3 2616 1947 52.3 3646 2991 55.7 5394 4740
50 50.3 3144 2223 55.7 4269 3383 58.9 6107 5222
70 53.8 3879 2586 59.4 5028 3831 62.6 7066 5815
95 57.6 4872 3051 63.2 6159 4285 66.4 8276 6501
120 60.9 5753 3458 66.7 7115 4870 69.9 9312 7068
150 64.5 6837 3945 70.5 8296 5475 73.7 10636 7814
185 68.1 7900 4429 74.1 9429 6061 77.3 11879 8510
240 73.3 9719 5230 79.5 11450 7041 84.2 15060 10650
300 78.4 11862 6154 86.2 14508 8845 89.5 17597 11934
400 85.3 14795 7402 93.5 17695 10343 96.8 21109 13756
500 93.0 18381 8950 101.2 21503 12072
电缆技术性能
1、电缆导体的直流电阻符合GB/T 3956-2008标准要求
2、局部放电试验指标要求不大于10pC。
3、在室温下进行工频交流耐压试验，电缆导体与金属屏蔽或金属护套之间的试验电缆分别逐渐上升至30.5kV（3.5U0）、，然后保持5min，绝缘不击穿
交货要求
成品电缆的交货长度及长度误差，按供需双方合同和附加协议商订条款要求。成品电缆外护套上应有制造厂名称、产品型号、额定电压、导体截面规格等，标志清晰、耐擦等，每盘电缆交货时，均应附有检验合格证书，若用户有要求时，制造厂家应提供性能检测报告。电缆应卷绕在符合JB/T8137的电缆盘上交货，电缆两端应有可靠的防水、防潮密封，盘装电缆装卸和运输途中必须稳妥，严禁外来机械力碰撞而损伤电缆。
{
