额定电压6/6KV、6/10KV交联聚乙烯绝缘电力电缆
用途：
本产品按GB/T 12706.2-2008技术指导性文件制造供货。适用于适用于交流50Hz，额定电压6/6KV、6/10KV的配电网或工业装置中固定敷设之用，电缆具有具有导体正常运行温度高、结构简单、使用方便、不受敷设落差限制等特性，主要用于城市建筑小区的地下电网，发、变电站（所）的引出线路，供输、配电能之用。例如可用于工矿企业内部的配电等场所。
型号规格
型  号 名   称 型号含义
铜芯 铝芯
YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 L –铝导体
YJ—交联聚乙烯绝缘
V—聚氯乙烯外护套
Y—聚乙烯外护套
22—钢带铠装聚氯乙烯外护套
3—细钢丝铠装
4—粗钢丝铠装

YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23 YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
使用特性
1、额定电压
U0/U=6/6kV   Um=7.2kV；
U0/U=6/10kV   Um=12kV；
2、电缆导体高允许温度：正常运行时为90℃；短路时（长5s）为250℃。
3、电缆安装时的小弯曲半径：
单芯电缆无铠装时推荐安装时的电缆小弯曲半径为20D；
单芯电缆有铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆无铠装时推荐安装时的电缆小弯曲半径为15D；
三芯电缆有铠装时推荐安装时的电缆小弯曲半径为12D。
4、电缆的使用环境要求，依其电缆金属套和塑料外套性能确定，如表1
表1
型号 名称 主要适用敷设场所
敷设方式 特殊环境
室内 隧道 电缆沟 管道 埋地 竖井 水下 易燃 严重
腐蚀		 拉力
一般土壤 多硕石
22 钢带铠装聚氯乙烯护套 △ △ △ △ △ △     △ △
23 钢带铠装聚乙烯护套 △   △ △ △ △       △
32 细钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
33 细钢丝铠装聚乙烯护套         △ △ △ △   △ △
42 粗钢丝铠装聚氯乙烯护套         △ △ △ △ △ △ △
43 粗钢丝铠装聚乙烯护套         △ △ △ △   △ △
规格结构及技术要求

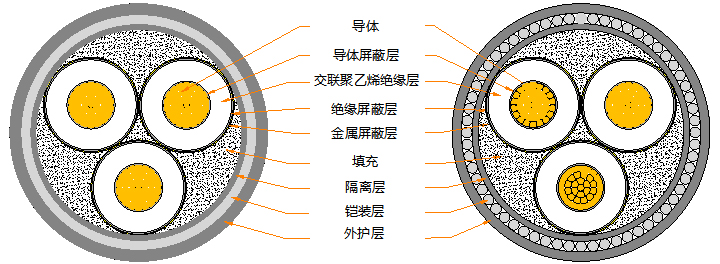

结构形式
  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/外护套
  • 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带（填充）/隔离层/铠装/外护套
部分采用规格电缆计算参数（参考值）



6/6KV、6/10KV单芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV62   YJLV62 YJV72   YJLV72
6/6KV、6/10KV
单           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
25 19.8 609 458 44.8 2786 2322 26.6 1643 1384
35 20.8 729 514 47.4 3224 2569 27.6 1821 1499
50 22.3 876 585 50.4 3795 2909 29.1 2027 1628
70 23.8 1092 681 54.0 4586 3335 30.6 2329 1810
95 25.7 1388 805 57.9 5631 3857 32.5 2689 1999
120 27.1 1651 913 61.3 6561 4317 33.9 3037 2192
150 28.9 1970 1043 65.4 7732 4911 35.7 3419 2384
185 30.4 2271 1165 68.8 8828 5460 38.4 4147 2869
240 32.9 2830 1382 74.3 10769 6360 40.9 4842 3222
300 35.3 3502 1642 80.9 13069 7406 43.3 5637 3606
400 38.5 4406 1991 88.1 16832 9480 46.7 6701 4115
500 42.0 5515 2418 95.2 20687 11256 50.2 7992 4724
630 45.6 6754 2883 104.0 24952 13165 54.0 9457 5414
800 50.5 8416 3476       60.0 11797 6857
6/6KV、6/10KV三芯各型号电缆计算参数
截面
mm2		 YJV  YJLV YJV22   YJLV22 YJV32   YJLV32
6/6KV、6/10KV
三           芯
计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km 计算外径
mm		 计算重量 kg/km
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
25 39.8 1927 1451 44.8 2785 2322 48.0 4229 3766
35 42.2 2316 1639 47.4 3224 2569 50.6 4771 4117
50 45.2 2805 1874 50.4 3795 2909 53.6 5456 4571
70 48.6 3497 2193 54.0 4586 3335 57.2 6352 5101
95 52.7 4483 2653 57.9 5631 3857 61.1 7539 5765
120 55.9 5340 3040 61.3 6561 4317 64.5 8578 6334
150 59.6 6398 3503 65.4 7732 4911 68.6 9901 7080
185 63.0 7241 3946 68.8 8828 5460 72.0 11095 7727
240 68.3 9324 4729 74.3 10769 6360 77.5 13254 8844
300 73.3 11337 5586 80.9 13069 7406 84.2 16678 11015
400 80.3 14174 6822 88.1 16832 9480 91.4 20051 12698
500 87.9 17730 8299 95.2 20687 11256 99.2 24211 14780
630 95.8 21736 9949 104.0 24952 13165 107.3 28839 17052
电缆技术性能
1、电缆导体的直流电阻符合GB/T 3956-2008标准要求
2、局部放电试验指标要求不大于10pC。
3、在室温下进行工频交流耐压试验，电缆导体与金属屏蔽或金属护套之间的试验电缆分别逐渐上升至21kV（3.5U0）、，然后保持5min，绝缘不击穿
交货要求
成品电缆的交货长度及长度误差，按供需双方合同和附加协议商订条款要求。成品电缆外护套上应有制造厂名称、产品型号、额定电压、导体截面规格等，标志清晰、耐擦等，每盘电缆交货时，均应附有检验合格证书，若用户有要求时，制造厂家应提供性能检测报告。电缆应卷绕在符合JB/T8137的电缆盘上交货，电缆两端应有可靠的防水、防潮密封，盘装电缆装卸和运输途中必须稳妥，严禁外来机械力碰撞而损伤电缆。
{
