额定电压3.6/6KV交联聚乙烯绝缘电力电缆
用途:
本产品按GB/T 12706.2-2008技术指导性文件制造供货。适用于适用于交流50Hz,额定电压3.6/6KV的配电网或工业装置中固定敷设之用,电缆具有具有导体正常运行温度高、结构简单、使用方便、不受敷设落差限制等特性,主要用于城市建筑小区的地下电网,发、变电站(所)的引出线路,供输、配电能之用。例如可用于工矿企业内部的配电等场所。
型号规格
型 号 |
名 称 |
型号含义 |
|
铜芯 |
铝芯 |
||
YJV |
YJLV |
交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
L –铝导体 |
YJY |
YJLY |
交联聚乙烯绝缘聚乙烯护套电力电缆 |
|
YJV22 |
YJLV22 |
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
|
YJV23 |
YJLV23 |
交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
|
YJV32 |
YJLV32 |
交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
|
YJV33 |
YJLV33 |
交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 |
|
YJV42 |
YJLV42 |
交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 |
|
YJV43 |
YJLV43 |
交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 |
使用特性
1、额定电压
U0/U=3.6/6kV Um=7.2kV;
2、电缆导体高允许温度:正常运行时为90℃;短路时(长5s)为250℃。
3、电缆安装时的小弯曲半径:
单芯电缆无铠装时推荐安装时的电缆小弯曲半径为20D;
单芯电缆有铠装时推荐安装时的电缆小弯曲半径为15D;
三芯电缆无铠装时推荐安装时的电缆小弯曲半径为15D;
三芯电缆有铠装时推荐安装时的电缆小弯曲半径为12D。
4、电缆的使用环境要求,依其电缆金属套和塑料外套性能确定,如表1
表1
型号 |
名称 |
主要适用敷设场所 |
||||||||||
敷设方式 |
特殊环境 |
|||||||||||
室内 |
隧道 |
电缆沟 |
管道 |
埋地 |
竖井 |
水下 |
易燃 |
严重 |
拉力 |
|||
一般土壤 |
多硕石 |
|||||||||||
22 |
钢带铠装聚氯乙烯护套 |
△ |
△ |
△ |
△ |
△ |
△ |
|
|
△ |
△ |
|
23 |
钢带铠装聚乙烯护套 |
△ |
|
△ |
△ |
△ |
△ |
|
|
|
△ |
|
32 |
细钢丝铠装聚氯乙烯护套 |
|
|
|
|
△ |
△ |
△ |
△ |
△ |
△ |
△ |
33 |
细钢丝铠装聚乙烯护套 |
|
|
|
|
△ |
△ |
△ |
△ |
|
△ |
△ |
42 |
粗钢丝铠装聚氯乙烯护套 |
|
|
|
|
△ |
△ |
△ |
△ |
△ |
△ |
△ |
43 |
粗钢丝铠装聚乙烯护套 |
|
|
|
|
△ |
△ |
△ |
△ |
|
△ |
△ |
规格结构及技术要求
结构形式

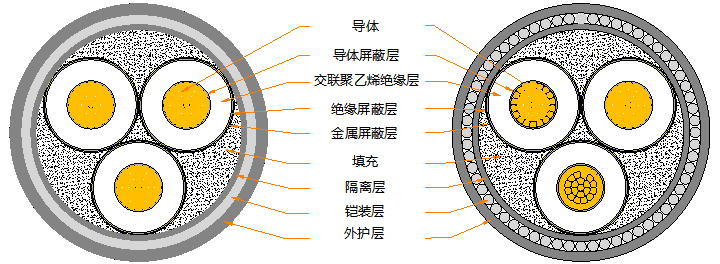

- 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带(填充)/外护套
- 导体/导体屏蔽/XLPE绝缘/绝缘屏蔽/金属屏蔽/成缆及包带(填充)/隔离层/铠装/外护套
3.6/6kV单芯各型号电缆计算参数
截面 mm2 |
YJV YJLV | YJV62 YJLV62 | YJV72 YJLV72 | ||||||
3.6/6kV | |||||||||
单 芯 | |||||||||
计算外径 mm |
计算重量 kg/km |
计算外径 mm |
计算重量 kg/km |
计算外径 mm |
计算重量 kg/km | ||||
铜芯 | 铝芯 | 铜芯 | 铝芯 | 铜芯 | 铝芯 | ||||
25 | 17.9 | 560 | 390 | 21.7 | 700 | 550 | 24.7 | 1340 | 1190 |
35 | 18.9 | 680 | 480 | 22.6 | 820 | 610 | 25.8 | 1490 | 1290 |
50 | 20.3 | 860 | 550 | 24.0 | 990 | 690 | 27.2 | 1720 | 1420 |
70 | 21.9 | 1080 | 650 | 25.4 | 1220 | 790 | 28.8 | 2010 | 1590 |
95 | 23.7 | 1350 | 760 | 27.2 | 1490 | 920 | 30.6 | 2350 | 1770 |
120 | 25.2 | 1610 | 870 | 28.7 | 1770 | 1040 | 32.1 | 2680 | 1950 |
150 | 27.0 | 1920 | 990 | 31.7 | 2240 | 1330 | 34.9 | 3070 | 2160 |
185 | 28.6 | 2290 | 1140 | 33.3 | 2600 | 1480 | 36.5 | 3480 | 2360 |
240 | 31.2 | 2860 | 1370 | 35.9 | 3180 | 1730 | 39.1 | 4140 | 2680 |
300 | 34.0 | 3500 | 1640 | 38.7 | 3810 | 1990 | 41.9 | 4840 | 3020 |
400 | 37.6 | 4610 | 2140 | 42.5 | 4840 | 2420 | 45.6 | 6320 | 3890 |
500 | 41.3 | 5700 | 2610 | 46.3 | 5860 | 2830 | 49.3 | 7470 | 4440 |
630 | 44.9 | 6990 | 3090 | 50.0 | 7200 | 3380 | 53.1 | 8940 | 5120 |
800 | 50.1 | 8380 | 3450 | 55.2 | 9540 | 4600 | 59.8 | 11740 | 6800 |
截面 mm2 |
YJV YJLV | YJV22 YJLV22 | YJV32 YJLV32 | ||||||
3.6/6kV | |||||||||
三 芯 | |||||||||
计算外径 mm |
计算重量 kg/km |
计算外径 mm |
计算重量 kg/km |
计算外径 mm |
计算重量 kg/km | ||||
铜芯 | 铝芯 | 铜芯 | 铝芯 | 铜芯 | 铝芯 | ||||
25 | 35.8 | 1750 | 1280 | 40.5 | 2760 | 2300 | 42.7 | 3620 | 3160 |
35 | 38.1 | 2130 | 1470 | 43.0 | 3210 | 2550 | 46.2 | 4140 | 3490 |
50 | 41.1 | 2670 | 1740 | 46.1 | 3830 | 2890 | 49.3 | 4860 | 3940 |
70 | 44.5 | 3390 | 2090 | 49.7 | 4650 | 3340 | 52.9 | 5770 | 4480 |
95 | 48.5 | 4250 | 2470 | 53.8 | 5630 | 3850 | 57.0 | 6870 | 5120 |
120 | 51.7 | 5090 | 2850 | 57.2 | 6550 | 4310 | 60.4 | 7870 | 5650 |
150 | 55.4 | 6120 | 3310 | 60.9 | 7650 | 4840 | 64.2 | 9090 | 6320 |
185 | 58.8 | 7270 | 3800 | 64.5 | 8890 | 5430 | 67.8 | 10460 | 7050 |
240 | 64.6 | 9090 | 4600 | 70.5 | 10860 | 6370 | 75.1 | 13380 | 8940 |
300 | 70.6 | 11120 | 5510 | 76.7 | 13230 | 7610 | 81.3 | 15680 | 10130 |
400 | 78.4 | 15190 | 7750 | 86.2 | 17830 | 10440 | 89.5 | 19320 | 11930 |
500 | 86.2 | 17131 | 8045 | 94.3 | 20087 | 11256 | 97.6 | 23060 | 13820 |
630 | 94.0 | 21037 | 9749 | 102.4 | 23952 | 13166 | 105.7 | 27690 | 16050 |
1、电缆导体的直流电阻符合GB/T 3956-2008标准要求
2、局部放电试验指标要求不大于10pC。
3、在室温下进行工频交流耐压试验,电缆导体与金属屏蔽或金属护套之间的试验电缆分别逐渐上升至12.6kV(3.5U0)、,然后保持5min,绝缘不击穿
交货要求
成品电缆的交货长度及长度误差,按供需双方合同和附加协议商订条款要求。成品电缆外护套上应有制造厂名称、产品型号、额定电压、导体截面规格等,标志清晰、耐擦等,每盘电缆交货时,均应附有检验合格证书,若用户有要求时,制造厂家应提供性能检测报告。电缆应卷绕在符合JB/T8137的电缆盘上交货,电缆两端应有可靠的防水、防潮密封,盘装电缆装卸和运输途中必须稳妥,严禁外来机械力碰撞而损伤电缆。
